Échangeur de chaleur à plaques

L'échangeur de chaleur à plaques et à ailettes se caractérise par son efficacité d'échange thermique élevée, sa faible chute de pression, sa structure compacte, son faible encombrement, sa large applicabilité, sa faible consommation de métaux et sa longue durée de vie.

• Résistance aux fuites: En raison de sa construction entièrement soudée sans avoir besoin de joints, l'échangeur de chaleur à plaques soudées présente une résistance accrue aux fuites, réduisant considérablement les exigences de maintenance.

• Durabilité à haute température et pression: Par rapport aux échangeurs de chaleur traditionnels à coque et à tube, l'échangeur de chaleur de type PHE présente une résistance supérieure aux températures et pressions élevées, assurant des performances fiables même dans des environnements difficiles.

• Efficacité d'échange thermique optimisée: L'absence de résistance thermique entre les fluides et les plaques contribue à une efficacité d'échange thermique exceptionnelle, permettant des taux de transfert optimaux.

• Conception économe en espace: Les échangeurs de chaleur à plaques soudées présentent une structure compacte, occupant un espace minimal par rapport aux autres types d'échangeurs de chaleur. Cette efficacité spatiale est particulièrement précieuse dans les installations avec des contraintes spatiales.

• Assurance de fiabilité: Chez Longhua, nous respectons les normes de qualité et de sécurité les plus élevées. Nos produits font l'objet de tests rigoureux et respectent des certifications telles que GRG, FDA et SGS, garantissant la fiabilité et répondant aux exigences strictes de l'industrie.

Comparaison avec le type tubulaire:

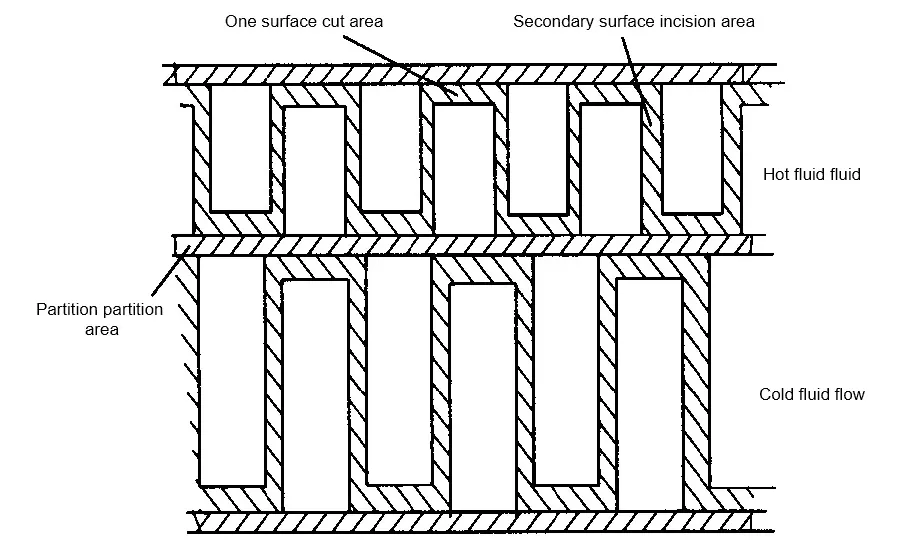

Chaque faisceau de plaques est soudé par deux plaques ondulées. Un milieu traverse le canal intérieur du faisceau de plaques, tandis qu'un autre milieu passe à travers le canal extérieur du faisceau de plaques, de sorte que le faisceau de plaques est également appelé tube de plaque. Les différentes formes ondulées de la plaque peuvent renforcer la perturbation d'écoulement dans le canal d'écoulement ondulé, de sorte que la turbulence se forme à un très faible nombre de Reynolds, améliorant ainsi le transfert de chaleur. Comparé au tube d'échange thermique, ses avantages sont plus importants.

Pour la même perte de pression, son coefficient de transfert de chaleur est 3-5 fois plus élevé que celui de l'échangeur de chaleur tubulaire, sa surface de plancher est un tiers de celle de l'échangeur de chaleur tubulaire, et son taux de récupération de chaleur peut atteindre plus de 90%.

Les produits d'échangeurs de chaleur à plaques sont des solutions d'échange de chaleur très efficaces adaptées aux exigences industrielles modernes. Avec leur efficacité exceptionnelle de transfert de chaleur, leur faible différence de température, leur structure compacte, leur faible encombrement, leur fonctionnement flexible et leur entretien facile, ces produits sont largement utilisés dans plusieurs industries telles que la chimie, la pétrochimie, puissance électrique, énergie nucléaire, industrie légère, nourriture, médecine, machines, chauffage et refroidissement, Expédition, métallurgie, exploitation minière, puissance motrice et militaire. Ils répondent aux diverses exigences technologiques de ces industries, y compris le chauffage, le refroidissement, l'évaporation, la condensation et la récupération de chaleur résiduelle des milieux de traitement.

Application de l'industrie-Industrie de l'énergie

L'échangeur de chaleur à plaques est une sorte d'équipement essentiel dans le système de refroidissement de la centrale électrique, y compris le refroidisseur d'huile, le refroidisseur d'eau de circulation fermé, le réchauffeur de gaz de combustion, préchauffeur d'air et ainsi de suite selon la différence des champs d'application.

Préchauffeur d'air (APH): C'est un dispositif de soutien important dans les centrales électriques modernes brûlant des combustibles fossiles. L'utilisation des gaz de combustion à haute température déchargés de la chaudière pour préchauffer l'air de combustion peut grandement améliorer l'efficacité de la chaudière.

Application de l'industrie-Industrie chimique

L'échangeur de chaleur à plaques peut être utilisé dans l'industrie chimique, comme les usines pétrochimiques, de raffinage, de textile, d'engrais chimiques, d'acide et d'alcali.
